新スライドダンパー治具

¥6,000 税込

なら手数料無料の翌月払いでOK

別途送料がかかります。送料を確認する

¥6,000以上のご注文で国内送料が無料になります。

TOMOZONE ミニ四駆スライドダンパー作成治具

取扱説明書 / 使用手順ガイド

■ 製品概要
本治具は、ミニ四駆のスライドダンパー加工を正確かつ美しく行うための専用ツールです。

カーボンプレートの穴あけ位置を統一し、ヤスリ仕上げによる形状の精度を安定させます。

■ 使用準備
必要工具：

• 充電式ドリルまたはピンバイス
• φ2mmドリル（または1.8mm以下の細径ドリル）
• 棒ヤスリ
• 付属のストッパー付きビット
• タミヤ製グリップ（※専用スペーサー使用で対応）

■ 加工手順

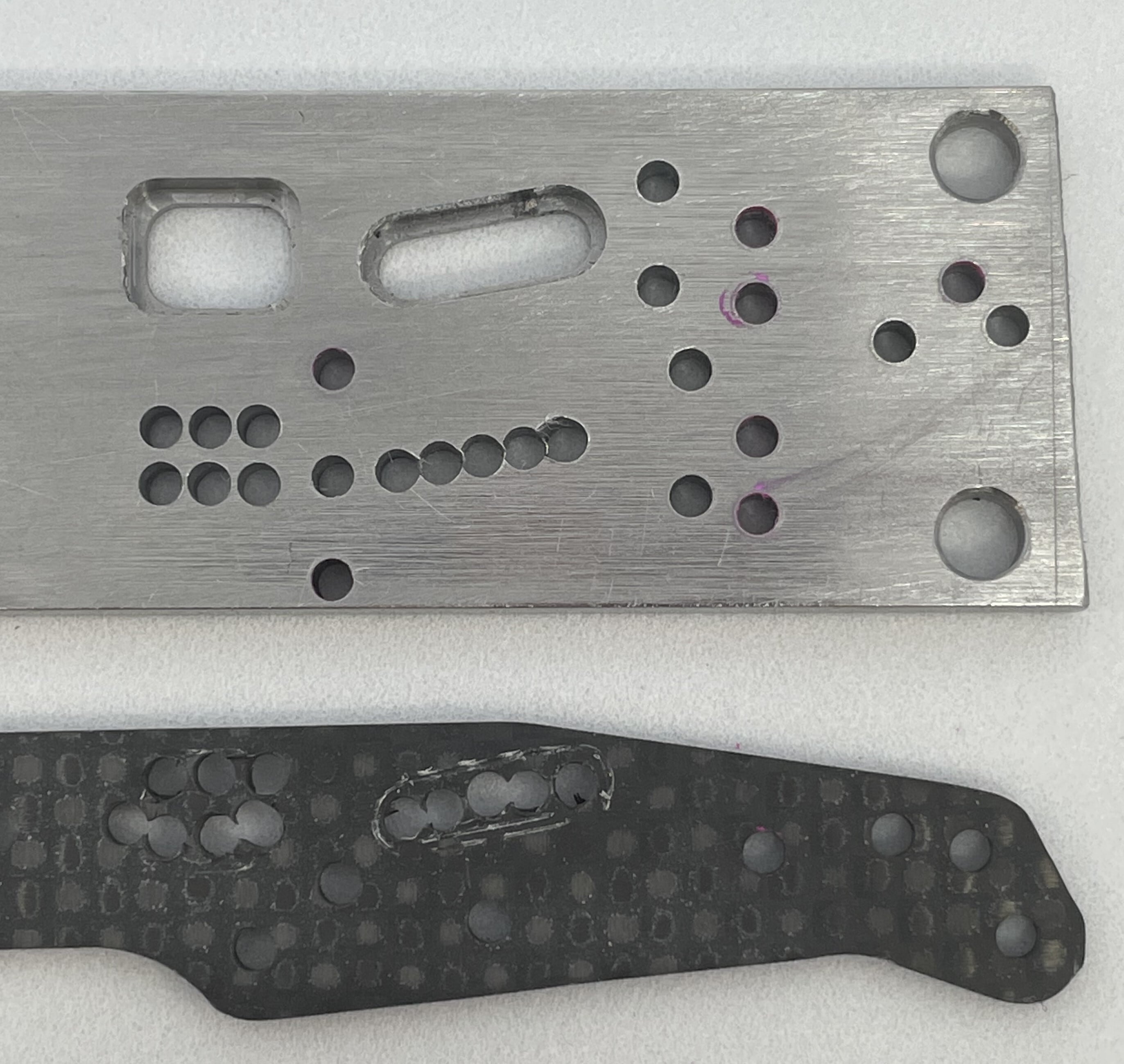

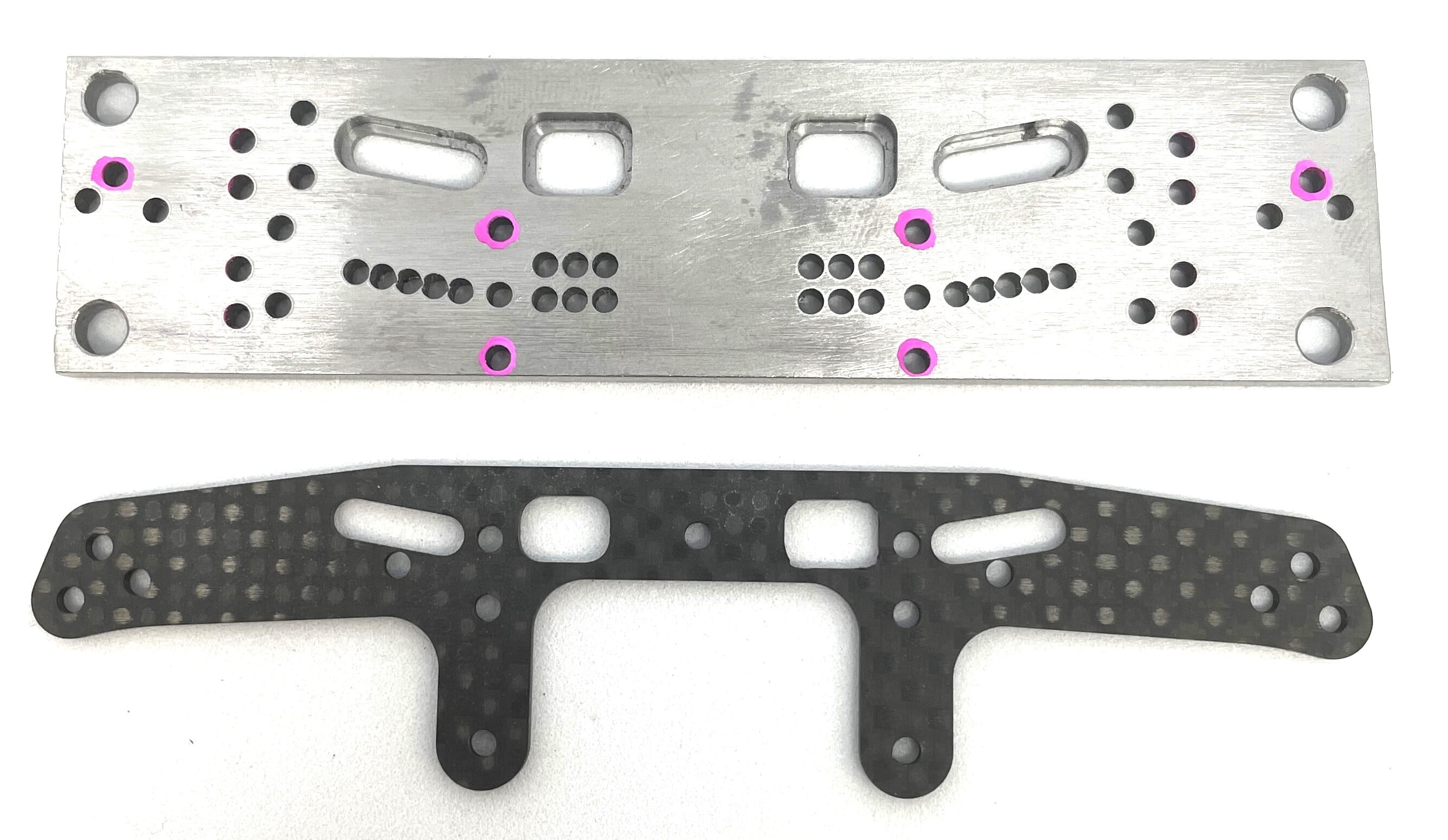

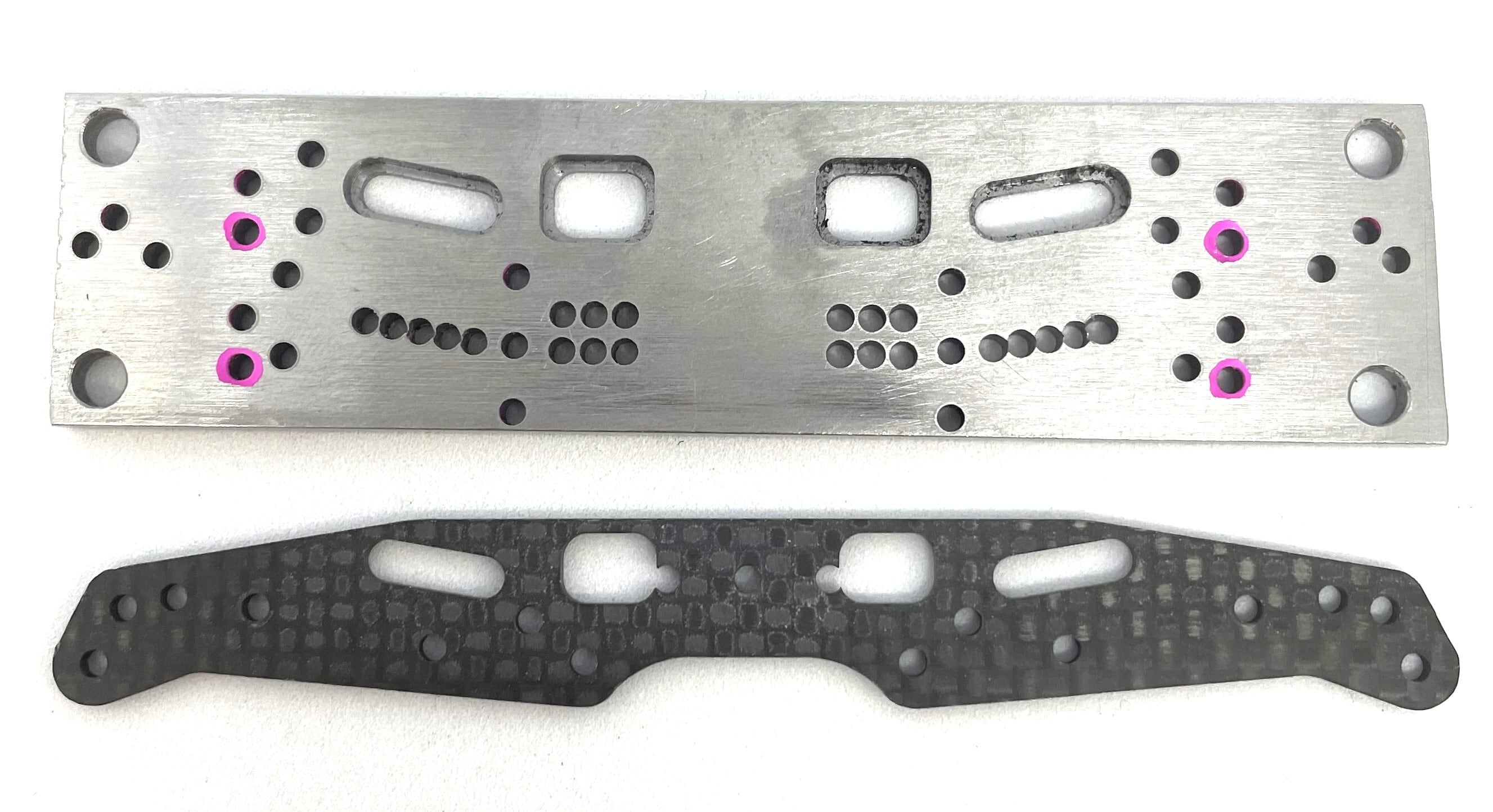

① 下段にカーボンをセット
1. 治具の下段プレート裏面にカーボンを取り付けます。
2. 穴位置を確認し、しっかり固定してください。

② ドリルで穴あけ
1. φ2mmのドリルで穴を開けます。
2. より小さい径のドリル（例：1.8mmなど）を使用すると、
　削る量は増えますがより綺麗な仕上がりになります。

③ 上段に移動して荒削り
1. 加工したカーボンを治具の上段に移動します。
2. 棒ヤスリを使用してスライド部を荒削りします。
　形状が出始めたら次工程へ。

④ ストッパー付きビットで仕上げ

1. 付属のストッパー付きビットを使用し、
　最終的な仕上げ加工を行います。
2. 削りすぎを防ぐ削りすぎ防止機能付き設計なので、
　初めての方でも安定した精度が得られます。

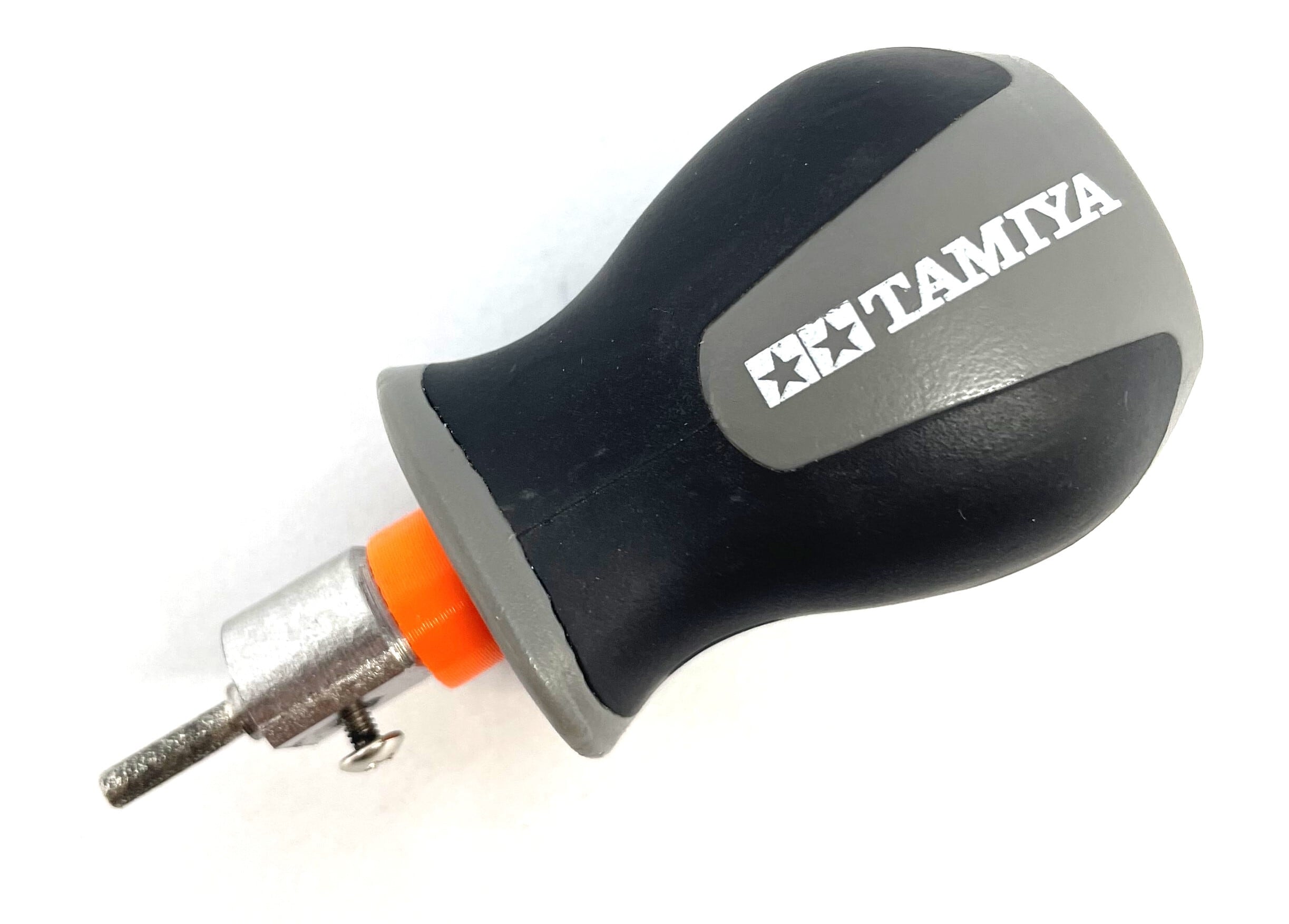

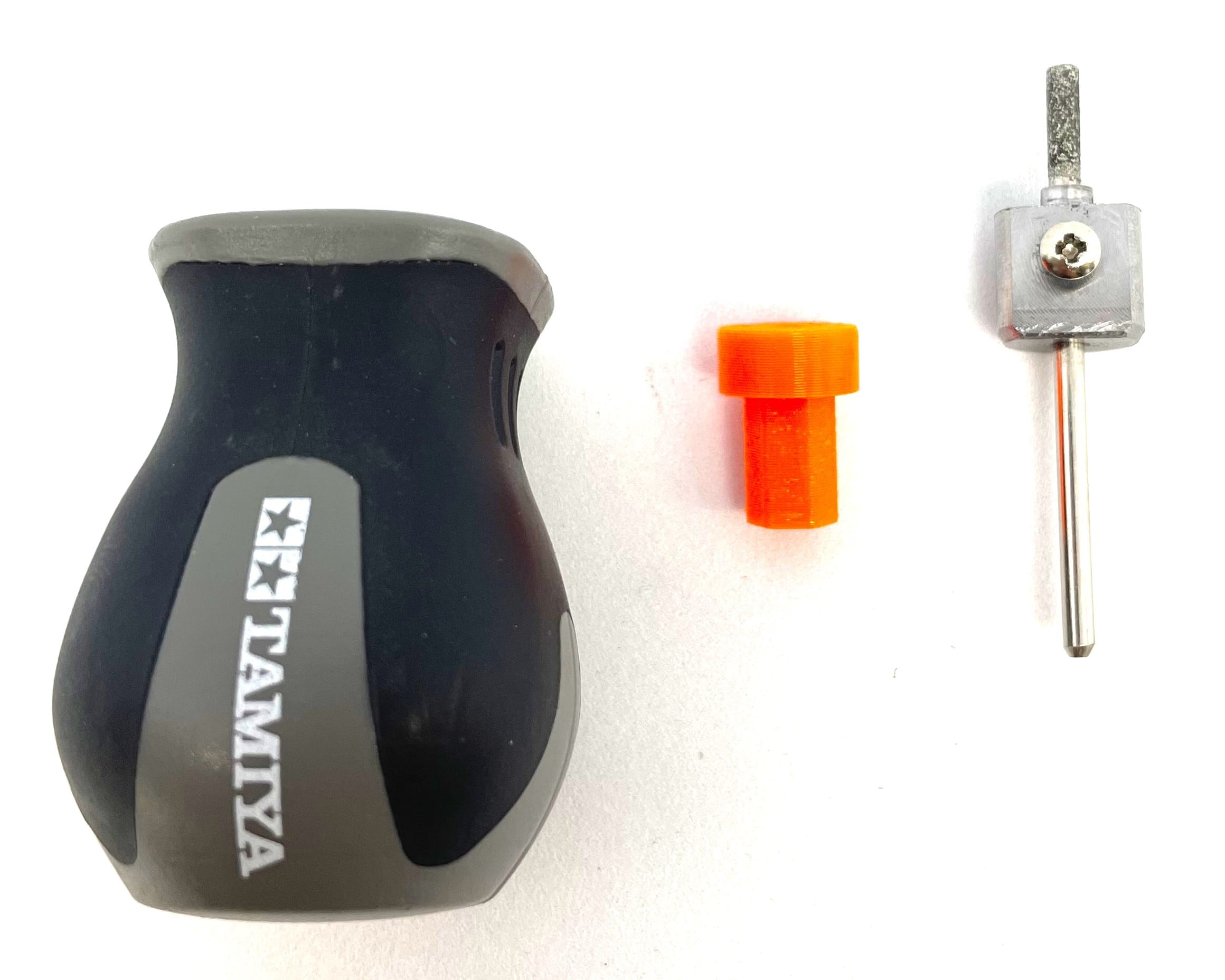

⑤ 専用スペーサー(オレンジパーツ)
• タミヤ製グリップに対応するため、
　専用スペーサーを用意しています。
• グリップ装着時にしっかりと固定でき、
　安定した加工が可能です。
　※タミヤ製グリップは付属いたしません

■ 注意事項

• 加工中は保護メガネ・手袋を着用してください。
• ドリルやビットは無理な力を加えず、一定の回転数で作業してください。
• カーボン粉は吸い込まないよう、マスク着用を推奨します。

■ 仕上がり例
• 均一なスライド量
• 左右対称の加工精度
